大熊本証券 株式会社 様
本社 ホール
映像音響システム
タッチパネルで簡単操作
プレゼンテーション
大熊本証券様は、熊本を拠点とした、九州で唯一の独立系証券会社です。
今回、本社のホールの音響映像設備の改修となります。
セミナーや打合せでの使用を想定されているとのことで下記をポイントとした設計を行いました
-
誰でも簡単に使えること
-
準備や片付けに手間がかからないこと
-
見栄えをスッキリ スマートにすること
-
最後部でもしっかりマイクの音が聞こえること
【納入】
-
プロジェクター
-
HDMIワイヤレス送受信機
-
電動スクリーン
-
ラインアレイスピーカー
-
DSP内蔵アンプ
-
制御用DSP
-
制御用タッチパネル
タッチパネルの操作のみで直感的に操作が可能
【起動操作】
タッチパネル ワンタッチにて
プロジェクター、電動スクリーン、アンプ、ワイヤレスマイク受信機など
使用に必要なすべての機器が起動
また、起動タイミングを機器毎でずらすプログラムを実装している為
起動電力の効率的な分散が出来、機器を保護
【運用操作】
HDMIのドングルをPCに取り付ければストレスなく
部屋中どこからでもワイヤレスでプロジェクター映像表示が可能
音量操作やプロジェクター操作などはタッチパネルで操作
【終了操作】
システムOFFも簡単 直感操作可能
OFF時に、音量など変更した設定を自動で規定値にリセットします
次回使用時は、まっさらな状態から始められるので安心して使用可能
また、OFF忘れの際、特定の時間で自動終了するプログラムを実装 安心して運用可能

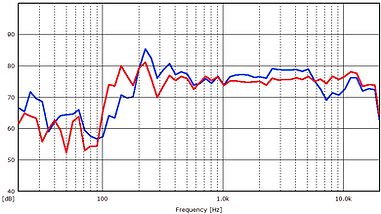

音質調整：伝送周波数特性 調整前VS調整後
【ホール前方にて測定】 青：調整前、赤：調整後
【ホール後方にて測定】 青：調整前、赤：調整後
【音響設計】
マイク拡声を主体に考え、
2inchスピーカーを8個縦に並べた構造でハウリングに強く、遠達距離の長いラインアレイスピーカーを選定
中でも、事前のシミュレーションにて、室内最後方でも85dBC以上の音圧レベルが満たせ、
客席前方後方の音圧レベル均一性も10dB以内に収まるラインナップを絞り込み
その中でデザイン性にも優れ 約6cmx7cmx60cm の超スリム型モデルを採用
【納入時】
設置環境による音質の変化とスピーカーの特性を加味し、測定器を用いながら音質を調整
調整には低タップ数のFIRフィルターを用いて、4msと少ない遅延時間でありながら位相特性の影響を極小化
加えて余分な低域もカットすることで、明瞭度の高いスピーチに適した音質に仕上げた
